物流分揀輸送線除了達到其使用目的外，輸送設備和裝配線需要根據其轉動、提升功能進行專門設計。還要考慮安全操作和長期使用的結構可靠性。需要改變傳輸方向。因此，需要使用各種結構類型的轉向輸送機。裝配輸送線中最常用的轉向裝置是轉彎滾筒輸送線、轉彎皮帶輸送線、轉彎鏈板輸送線、轉角機構旋轉臺、平移小車、頂升平移過渡等。
?
1. 轉彎滾筒輸送線
結構簡單，轉彎滾筒輸送線是最常用的輸送裝置，用于實現輸送線的水平轉向或坡度的轉向。價格低廉，有無動力手推和電機驅動方式;框架有不銹鋼、碳鋼、鋁型材三大類; 滾筒全部為錐形滾筒，角度需根據轉彎半徑和輸送線本體的寬度設計;滾筒的外表面用碳鋼鍍鋅，外蓋由聚氨酯材料制成。轉彎滾筒輸送線適用于輸送底部具有平坦表面的工件。

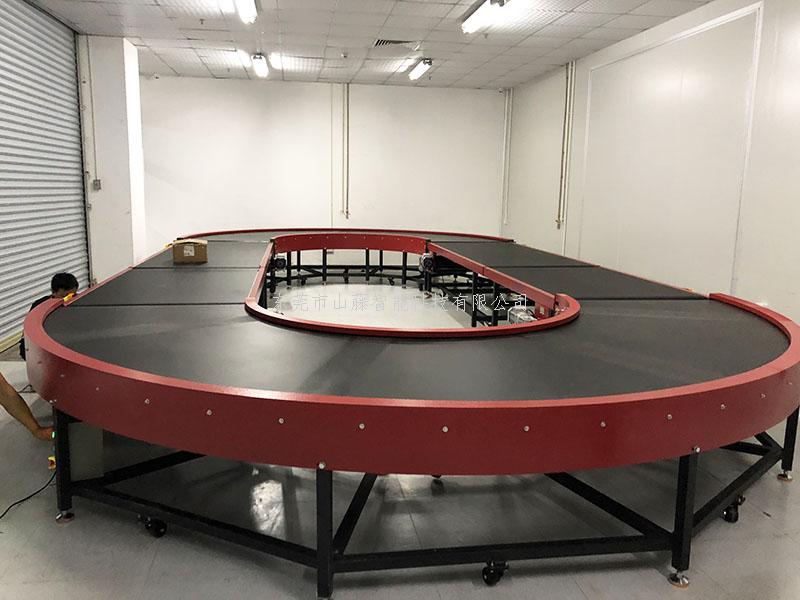

2. 轉彎皮帶輸送線
電機驅動滾筒來驅動皮帶線。轉彎皮帶輸送線通過錐形輥和管道兩端的一系列極限角度輥組限制輸送帶導向桿在軌跡中運行。因此，它通常與線性帶式輸送機同步操作。轉向帶式輸送機適用于輸送較輕的材料，需要單獨的驅動裝置。也可以傳輸不規則的形狀，但是材料尺寸需要大于過渡間隙尺寸。如果物料很小并且需要運輸，則兩條輸送線之間的過渡可以設計為高低壓和交錯，但必須是物料可以由高處端落下的情況。
3.轉角機構旋轉臺
在平臺機構上設置如輥道、皮帶、倍速鏈、鏈板輸送機。轉角機構的旋轉機構實際上是平臺機構以一定角度旋轉。然后沿著旋轉中心和其他幾種方式旋轉轉盤。轉角機構的旋轉機構的動力通常用電機驅動齒輪齒條的方式或氣缸。
